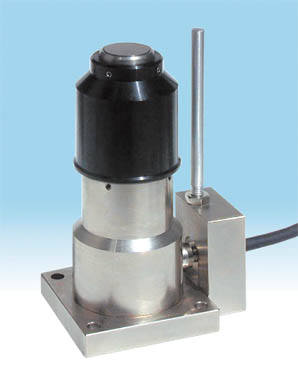

タッチセンサは測定子がツールやワークにタッチすることにより、高精度のON／OFF電気信号が得られ、この電気信号によってツールやワークの位置、有無、厚さなどを検出できる位置検出センサです。独自の固定式シール構造により完全防水を実現し、標準形式をロングストローク化した全く新しいタイプのタッチセンサです。
|
|
《用途》
・部品の有無、着座確認
・ツールのプリセット、磨耗検出
・部品の定寸位置決め
・部品の寸法選別
|
・2枚重なり検出
・回転板の厚さ検出
・ドリル折れ検出
・板の平面検査
|
|
|
|
クーラント、切粉、塵埃など悪環境工程用大形タッチセンサです。マシニングセンタ、フライス盤、切削自動機などに装着して工具長、工具径、ワークの位置、有無などの精密位置検出に用いられます。FMSラインや無人化、自動化運転などにも有効です。
|
工具やワークなどが測定子にタッチすると内蔵したタッチセンサから、精度0.001mmのON／OFF電気信号がNC機のデジタルスケールの一定位置で出力されます。デジタル表示されたタッチ位置はNCやシーケンサにインプットされ、タッチした工具、ワークの位置が正確にプリセットされます。
《特長》
| ● |
完全防油構造なのでクーラント中でも使用できます。 |
| ● |
工具やワークに直接タッチして検出する方式なのでクーラントや切粉などの影響を受けにくく悪環境でも使用できます。 |
| ● |
ストロークが25mmと大きい。 |
| ● |
オーバートラベル信号(非常停止信号)が出せます。 |
| ● |
測定子を大きくできるので大径工具や大物ワークにも有効です。 |
| ● |
内蔵タッチセンサによる出力方式なので
①電気回路が簡単。
②NC、シーケンサへの入力が簡単。
③ドリフトが少ない。 |
|
|
|
| 《共通仕様》 |
| 繰返精度 |
0.001mm
|
| プリトラベル |
約0.5mm |
| 接点定格 |
DC24V 10mA(MAX20mA)
抵抗負荷
|
| 接点寿命 |
300万回まで精度維持
(接点定格にて） |
| 測定子の平行度 |
0.01／20 |
| オーバートラベル信号 |
マイクロスイッチ
定格AC125V3AまたはDC30V2A |
| 保護構造 |
IEC IP67 |
| 《選択仕様》 |
| ストローク |
15〜25mm |
| 測定子（超硬） |
φ20（標準）φ30 φ40 |
| 測定力（動作時） |
2.5N〜3.5N（標準）〜5N
|
| エアーブロー |
有 無 |
| オーバートラベル信号 |
有 無 |
| LEDランプ |
有 無 |
| 測定信号の接点構造 |
a接点（標準） b接点 |
無接点出力
（フォトMOSリレー） |
無 有 a接点出力 AC.DC400V
b接点出力0.1A |
| コード長 |
m |
| コード保護 |
プロテクトチューブ付 m |
|
